广告牌安全评估报告 中政建研

结构体系布置检测

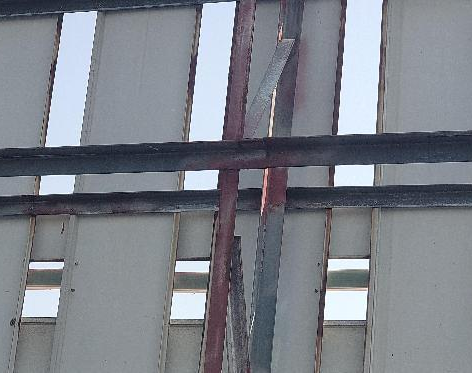

通过现场查勘，广告牌的结构形式为钢结构，广告牌钢结构构件由角钢焊接而成，广告牌面板与钢构架采用焊接固定；该广告牌投影立面呈矩形，面板宽度为30.0m，高度为6.0m。

钢构件连接检查

本工程节点采用焊接连接，现场采用目测的方法观察焊缝是否有裂纹。并辅以低倍放大镜，对表面油漆等杂物清除干净的焊缝表面进行检测，焊缝表面未发现夹杂锈渣

钢构件变形检测

经现场查勘，受检广告牌外观基本正常，面板未见明显变形，未见钢结构构件存在明显变形、缺失。

防腐涂层厚度检测

采用涂层测厚仪对该广告牌钢结构构件防腐涂层厚度进行检测。现场检测依据《钢结构现场检测技术标准》(GB/T 50621-2010)的有关规定进行。

依据《钢结构现场检测技术标准》(GB/T 50621-2010)第12.4.2条的规定，“当设计对涂层厚度无要求时，涂层干漆膜总厚度：室外应为150µm，室内应为125µm，其允许偏差应为-25µm。”故现场涂层厚度检测结果，室外不应小于125µm，室内不应小于100µm。所抽测钢结构构件防腐涂层厚度满足规范要求。

检测依据

1、《建筑结构检测技术标准》            (GB/T 50344-2019)

2、《钢结构现场检测技术标准》         (GB/T 50621-2010)

3、《钢结构工程施工质量验收标准》       (GB 50205-2020)

4、《门式刚架轻型房屋钢结构技术规程》       (GB51022-2015)

5、《冷弯薄壁型钢结构技术规范》          (GB 50018-2002)

6、《钢结构高强螺栓连接的设计、施工及验收规程》  (JGJ 82-2011)

7、《建筑变形测量规范》            (JGJ 8-2016)

8、《无损检测 接触式超声波脉冲回波法测厚方法》   (GB/T 11344-2008)

9、《热轧钢板和钢带的尺寸、外形、重量及允许偏差》(GB/T 709-2019)

10、《户外广告设施钢结构技术规程》      (CECS 148:2003)

结论

通过对该广告牌钢结构结构性能的检测，广告牌钢结构与建筑主体结构连接牢固，钢结构构件未见明显变形、缺失，面板与钢结构连接牢固，部分钢构杆架涂层脱落、轻微锈蚀，在正常使用和维护条件下能满足安全使用要求。
