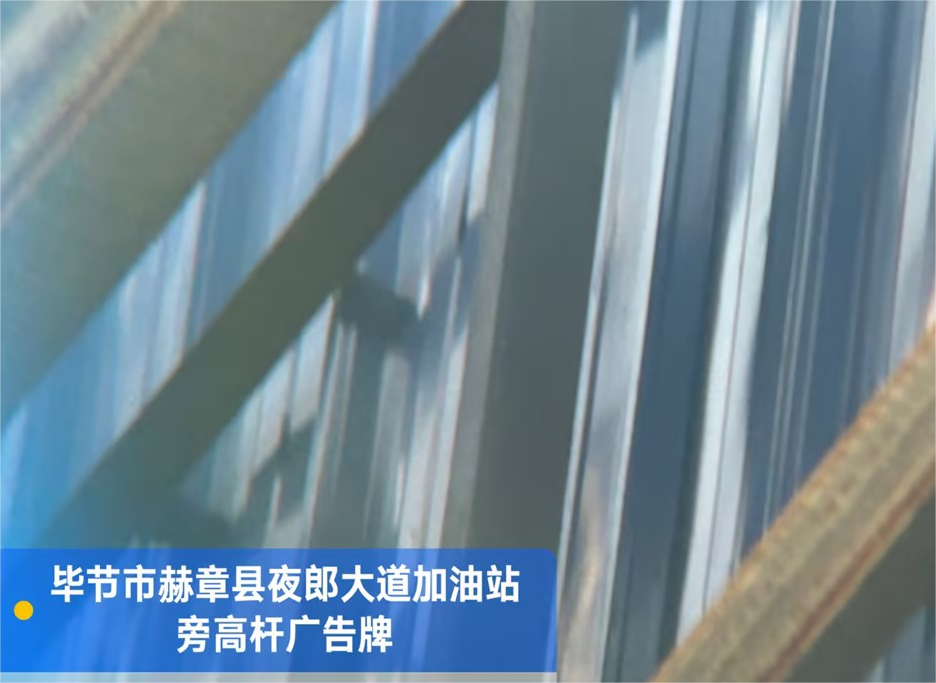

毕节市赫章县夜郎大道加油站旁高杆广告牌 结构安全评估检测 中政建研

通过现场查勘，毕节市赫章县夜郎大道加油站旁高杆广告牌的结构形式为钢结构，其中钢管柱作为主要竖向受力构件，主要水平受力构件为桁架，通过纵向腹杆和横向腹杆，使结构形成空间稳定体系。该构筑物包含上部钢结构和下部独立基础，平面呈矩形，单面长度约18m，宽度约6m，总高度约为16m。

钢构件变形检测

经现场查勘，广告牌面板未见明显变形；未见钢结构构件存在明显变形、缺失

基础结构检测

该广告牌锚固于独立基础上，现场对该广告牌与基础锚固部位进行检查，未发现表面存在开裂、风化等明显缺陷。

结构构件锈蚀情况检测

该广告牌为钢结构形式，个别钢结构构件、面板与主体结构连接处轻微锈蚀。对整体结构承载能力无影响。

防腐涂层厚度检测

现场采用涂层测厚仪对该广告牌钢结构构件防腐涂层厚度进行检测。现场检测依据《钢结构现场检测技术标准》(GB/T 50621-2010)的有关规定进行。

依据《钢结构现场检测技术标准》(GB/T 50621-2010)第12.4.2条的规定，“当设计对涂层厚度无要求时，涂层干漆膜总厚度：室外应为150µm，室内应为125µm，其允许偏差应为-25µm。”故现场涂层厚度检测结果，室外不应小于125µm，室内不应小于100µm。所抽测钢结构构件防腐涂层厚度满足规范要求。

结论

通过对该广告牌钢结构结构性能的检测，在正常维护的情况下，结构安全整体评定等级为B级，结构整体安全性评定结论为合格。
