安徽省淮南市广告牌钢结构检测 中政建研

该广告牌位于安徽省淮南市田家庵区苏果超市（科技大厦店）楼顶，尺寸为 43.0m×4.8m，受淮南市启明星职业培训学校委托，我公司于2023年11月16 日对其结构安全性进行检测，并根据检测结果对广告牌进行安全性评估。

检测内容

为确定广告牌结构可靠性、耐久性及安全性，需查明广告牌实际使用状态，现从以下三个方面进行检测分析：

(1)、广告牌钢结构检测；

(2)、广告牌结构防腐检测；

(3)、广告牌基础的安全检测；

检测依据

(1)、《城市户外广告牌技术规范》CJJ 149-2010；

(2)、《钢结构工程施工质量验收规范》GB50205-2019；

(3)、《建筑变形测量规范》JGJ8-2016；

(4)、《建筑结构荷载规范》GB50009-2012；

(5)、《建筑结构检测技术标准》GB/T50344-2019

(6)、《钢结构检测与鉴定技术规程》DG/TJ08-2011-2007；

(7)、《钢结构设计规范》GB50017-2017；

(8)、其它相关规范及标准

1.1 结构布置及构件尺寸检测

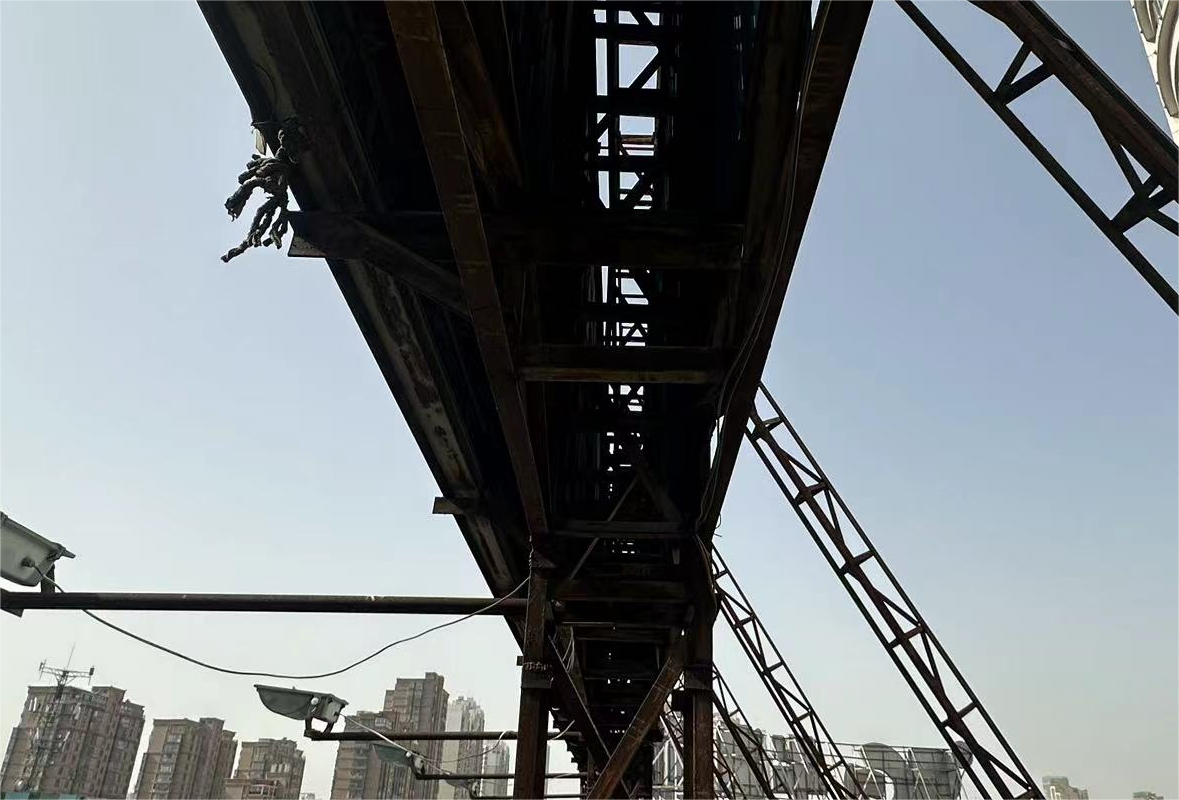

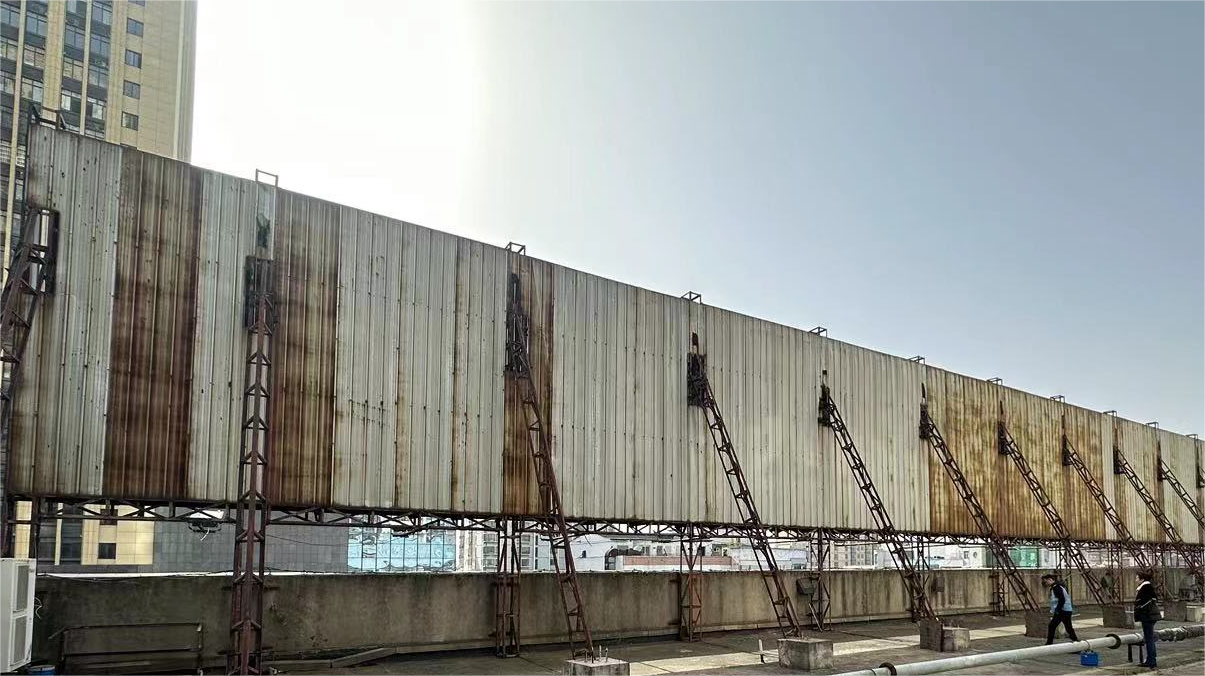

苏果超市楼顶广告牌支撑结构为角钢，广告牌牌体镶嵌于角钢焊接的钢框架中，牌体钢架是通过50mm×50mm×2mm角钢立柱与50mm×50mm×2mm角钢管横梁组焊成的钢架，钢柱、钢梁通过50mm×50mm×2mm角钢做斜支撑，广告牌牌体钢骨架通过端板焊接，支撑构件采用M12的化学螺栓固定在预埋基础上；牌体尺寸为：43.0m×4.8m。面板面积总计：206.4m² 。

1.2 焊接质量及连接螺栓

该受检楼顶广告牌的钢结构连接节点均采用焊接方式，现场采用目测的方法观察焊缝是否有裂纹，并辅以低倍放大镜，对表面油漆等杂物清除干净的焊缝表面进行检测，检测结果表明，焊缝饱满，柱脚螺栓和水平横向系杆根部螺栓连接贴合紧密，无松动。

2.1 结构构件锈蚀情况检测

该受检户外楼顶广告牌为钢结构形式，钢结构构件与主体结构连接完好，钢构件无变形，节点轻微锈蚀，连接牢靠。

2.2 防腐涂层厚度检测

现场采用LAT-B型涂层厚度仪对广告牌支撑结构钢材涂层厚度进行检测。检测采用每个构件抽检1处，每处的数值为3个相距50mm测点涂层干漆膜厚度取平均值。

3.1 地锚螺栓及预埋构件检测

该广告牌采用化学锚栓与钢柱连接。现场检测未发现底座端板与支撑方钢脱焊，亦未发现底座周边混凝土存在开裂现象。

3.2 基础结构检测

该广告牌锚固于主体建筑土建结构上，现场对该广告牌与墙体锚固部位进行检查，未发现墙体表面存在开裂、风化等明显缺陷。

检测结论

经现场检测和结构复核验算，在正常维护的情况下，安徽省苏果超市楼顶广告牌结构能满足使用要求，结构安全整体评定等级为B级，结构整体安全性评定结论为合格，检测报告一年内有效。

相关建议

建议对该广告牌定期进行维护保养，措施参考如下：

a对钢结构防腐保养必须定期进行一次排查，发现有锈蚀、油漆脱落、龟裂、风化等现象时，应进行基底清理、除锈、修复、重新涂装；

b构件连接点应定期检查一次，发生焊缝有裂痕、节点松动、锚栓锚固力不足、粘接力不足时，应及时修补、紧固及更换；

c户外招牌在今后的使用过程中，建议应定期对主要受力节点、外观质量进行检查和维护;特别在大风、大雪、雷雨和梅雨季节，对及锚固节点经常进行检查，防止事故的发生。
