海南省儋州市钢结构厂房鉴定

通过查阅该厂房建筑结构设计图纸，该新建厂房C区设计为总层数3层，总高度14.5m，D区设计为总层数8层，总高度为35m，均为钢筋混凝土框架结构。

现场查勘显示，该厂房C区1层框架已浇筑完成，D区2层框架已浇筑完成。已建成区域厂房南北轴线宽为81m，东西轴线长为42m。

为了解该建筑主体结构现状与安全性能，特委托我中政建研（武汉）工程技术研究院对该建筑物进行厂房鉴定。

1  鉴定检测目的、范围及检测内容

鉴定检测目的：查明受检建筑物结构现状及其安全性。

鉴定检测范围：新建厂房整体

主要鉴定检测内容：

1)建筑结构布置情况调查；

2)火灾情况调查；

3)结构材料强度检测；

4)房屋损伤状况检测。

2  检测依据

1、《建筑结构检测技术标准》                                  (GB/T 50344-2004)

2、《混凝土结构设计规范》                                    （GB50010-2010）

3、《回弹法检测混凝土抗压强度技术规程》                      （JGJ/T23- 2011）

4、《火灾后建筑结构鉴定标准》（CECS252 ：2009）               （CECS252 ：2009）

5、相关图纸资料。

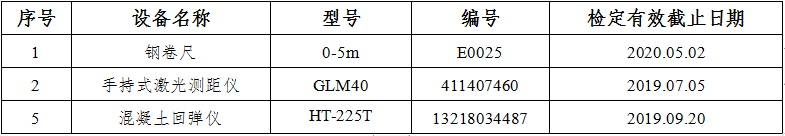

3  主要检测仪器

4  情况调查

根据我司检测人员现场向业主了解，火灾的基本情况如下：

2019年5月19日下午厂房发生火灾，起火材料为现场支模所用模板，起火位置为该厂房C区1层14-26/A-E轴、15-16/F-P轴、D区2层19-26/F-P轴，过火面积约为1700m2，过火时长约为2小时，火灾造成房屋内部各区域结构不同程度受损。火灾未造成人员伤亡。

根据现场调查情况，1层14-26/A-P轴区域及2层19-26/F-P轴区域混凝土梁、柱、板普遍存在表面熏黑，混凝土保护层局部剥落现象，基本评定该区域火场温度为200~300℃。

5  房屋损伤状况检测

检测人员对房屋的结构构件的损伤情况进行了全面检测调查，损伤情况根据《火灾后建筑结构鉴定标准》（CECS 252 : 2009）要求分析如下：

Ⅱa级——轻微或未直接遭受烧灼作用，结构材料及结构性能未受或仅受轻微影响，可不采取措施或仅采取提高耐久性的措施；

Ⅱb级——轻度烧灼，未对结构材料及结构性能产生明显影响，尚不影响结构安全，应采取提高耐久性或局部处理和外观修复措施；

Ⅲ级——中度烧灼尚未破坏，显著影响结构材料或结构性能，明显变形或开裂，对结构安全或正常使用产生不利影响，应采取加固或局部更换措施；

Ⅳ级——破坏，火灾中或火灾后结构倒塌或构件塌落；结构严重烧灼损坏，变形损坏或开裂损坏，结构承载能力丧失或大部丧失，危及结构安全，必须或必须立即采取安全支护、彻底加固或拆除更换措施。

6  混凝土柱评定

各级别柱损坏情况为：

Ⅱa级：混凝土保护层无开裂现象，颜色基本未变或被黑色覆盖，敲击声响亮。

Ⅱb级：混凝土保护层有细微开裂现象，颜色浅红至浅黄色，敲击声较闷。

Ⅲ级：混凝土保护层开裂且局部有剥落现象，颜色土黄色，敲击声发闷。

Ⅳ级：混凝土保护层脱落严重，钢筋外露，颜色土黄色，敲击声发闷。

经现场实际检测，该厂房1层26/B柱、21/C柱、16/E柱及2层25/F柱、24/K柱、21/F柱、19/M柱、25/K柱、25/L柱、19/F柱混凝土保护层开裂且局部有剥落现象，颜色土黄色，敲击声发闷，评为Ⅲ级；其余检测区域柱评定为Ⅱb级。

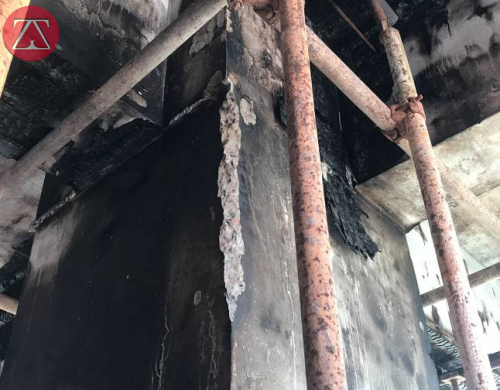

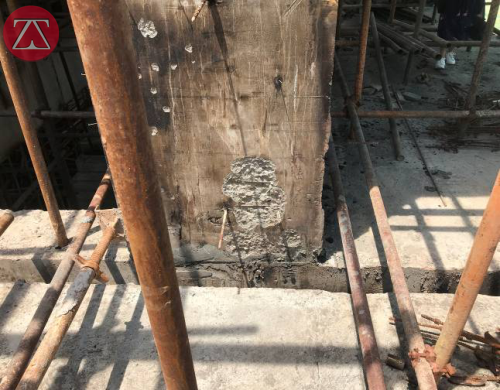

7  现场图片

8  建议

1、对轻度损伤构件（评定为Ⅱb级）：采用环氧树脂灌缝、修补处理，同时凿除疏松混凝土，用高一标号的细石砼或灌浆料修补。

2、对中度损伤构件（评定为Ⅲ级）：采用外包钢结构加固法加固处理，同时凿除疏松混凝土，用高一标号的细石砼或灌浆料修补。

3、对严重损伤构件（评定为Ⅳ级）：需拆除原损伤楼板，并根据原设计要求重做。

4、建议委托具有相应专业资质的设计单位、施工单位，对火灾后受损房屋进行加固和维修的设计及施工。
